Electrostatic Potential and Capacitance

Chapter 2: Electrostatic Potential and Capacitance

Topics: Electric potential, potential difference, electric potential due to a point charge.

Lecture 1

अध्याय 2: इलेक्ट्रोस्टैटिक विभव और धारिता

विषय: विद्युत विभव , विभव अंतर, एक बिंदु आवेश के कारण विद्युत विभव ।

व्याख्यन 1

Conservative Forces and Potential Energy

Coulomb force between stationary charges is a conservative force, similar to gravitational and spring forces.
Work done by an external force against a conservative force is stored as potential energy.
When the external force is removed, the body moves due to the conservative force, converting potential energy into kinetic energy while conserving the total energy.

स्थिर आवेशों के बीच कूलम्ब बल गुरुत्वाकर्षण और स्प्रिंग बलों के समान एक रूढ़िवादी बल है।
किसी बाह्य बल द्वारा किसी रूढ़िवादी बल के विरुद्ध किया गया कार्य स्थितिज ऊर्जा के रूप में संग्रहीत होता है।
जब बाह्य बल हटा दिया जाता है, तो शरीर रूढ़िवादी बल के कारण गति करता है, कुल ऊर्जा को संरक्षित करते हुए स्थितिज ऊर्जा को गतिज ऊर्जा में परिवर्तित करता है।

We have four Concept

Electrostatic potential energy difference between two points
Electric Potential Energy
Electric Potential Difference
Electric Potential at a point

दो बिंदुओं के बीच इलेक्ट्रोस्टैटिक स्थितिज ऊर्जा अंतर
विद्युत स्थितिज ऊर्जा
विद्युत विभव अंतर
एक बिंदु पर विद्युत विभव

Electrostatic potential energy difference between two points

Electrostatic potential energy difference between two points is the “work done by an external force in moving a charge from one point to another against the electric force”.
Work done in moving from R to P:

$\scriptsize{W_{R P}=\int_R^P \vec{F}_{\mathrm{ext}} \cdot d \vec{x}=-\int_R^P \vec{F}_E \cdot d \vec{x}}$

$\scriptsize{W_{R P}=-\int_{\infty}^P \vec{F}_E \cdot d \vec{x}}$

$\scriptsize{W_{R P}=-\int_{\infty}^P q \vec{E} \cdot d \vec{x}}$

$\scriptsize{\Delta U = U_P- U_R = W_{RP}}$

दो बिंदुओं के बीच इलेक्ट्रोस्टैटिक स्थितिज ऊर्जा का अंतर “विद्युत बल के खिलाफ चार्ज को एक बिंदु से दूसरे तक ले जाने में बाह्य बल द्वारा किया गया कार्य” है।
R से P तक जाने में किया गया कार्य:

$\scriptsize{W_{R P}=\int_R^P \vec{F}_{\mathrm{ext}} \cdot d \vec{x}=-\int_R^P \vec{F}_E \cdot d \vec{x}}$

$\scriptsize{W_{R P}=-\int_{\infty}^P \vec{F}_E \cdot d \vec{x}}$

$\scriptsize{W_{R P}=-\int_{\infty}^P q \vec{E} \cdot d \vec{x}}$

$\scriptsize{\Delta U = U_P- U_R = W_{RP}}$

Electrostatic Potential Energy

Potential energy of charge q at a point is the work done by the external force in bringing the charge q from infinity to that point.
Work done between two points:

$\scriptsize{W_{RP} = U_P- U_R = \Delta U }$

Then,

$\scriptsize{W_{\infty P} = U_P- U_{\infty} = U_P}$

किसी बिंदु पर आवेश q की स्थितिज ऊर्जा द्वारा किया गया कार्य है आवेश q को अनंत से उस बिंदु तक लाने में बाह्य बल।
दो बिंदुओं के बीच किया गया कार्य:

$\scriptsize{W_{RP} = U_P- U_R = \Delta U }$

तब,

$\scriptsize{W_{\infty P} = U_P- U_{\infty} = U_P}$

Points to be remembered regarding Electrostatic Potential Energy

Electrostatic potential energy difference between two points is the work done by an external force in moving a charge from one point to another against the electric force.
This potential energy difference is path-independent and depends only on the initial and final positions, a characteristic of conservative forces.
The actual value of potential energy is not physically significant; only the difference in potential energy is meaningful.

दो बिंदुओं के बीच इलेक्ट्रोस्टैटिक स्थितिज ऊर्जा का अंतर विद्युत बल के खिलाफ एक चार्ज को एक बिंदु से दूसरे तक ले जाने में बाह्य बल द्वारा किया गया कार्य है।
यह स्थितिज ऊर्जा अंतर पथ-स्वतंत्र है और केवल प्रारंभिक और अंतिम स्थिति पर निर्भर करता है, जो रूढ़िवादी ताकतों की एक विशेषता है।
स्थितिज ऊर्जा का वास्तविक मान भौतिक रूप से महत्वपूर्ण नहीं है; केवल स्थितिज ऊर्जा में अंतर ही सार्थक है।

Electrostatic Potential Difference

The electrostatic potential difference between two points is the work done per unit charge in moving the charge from one point to another.
Work done by external force in bringing a unit positive charge from point $\mathrm{R}$ to $\mathrm{P}$

$=\frac{U_P-U_R}{q}=V_P-V_R$

where, $V_P$ and $V_R$ are the electrostatic potentials at $\mathrm{P}$ and $\mathrm{R}$ .

दो बिंदुओं के बीच इलेक्ट्रोस्टैटिक स्थितिज अंतर चार्ज को एक बिंदु से दूसरे बिंदु तक ले जाने में प्रति यूनिट चार्ज द्वारा किया गया कार्य है।
एक इकाई धनात्मक आवेश को बिंदु $\mathrm{R}$ से $\mathrm{P}$ तक लाने में बाह्य बल द्वारा किया गया कार्य

$=\frac{U_P-U_R}{q}=V_P-V_R$

जहां, $V_P$ और $V_R$ $\mathrm{P}$ और $\mathrm{R}$ पर इलेक्ट्रोस्टैटिक विभव हैं।

Electrostatic potential

Electrostatic potential is defined as the work done per unit charge by an external force in bringing a charge from infinity to a point in an electric field.

$=\frac{U_P-U_{\infty}}{q}$

$=V_P-V_{\infty}=V_P$

where, $V_P$ and $V_R$ are the electrostatic potentials at $\mathrm{P}$ and $\mathrm{R}$ .

इलेक्ट्रोस्टैटिक विभव को विद्युत क्षेत्र में अनंत से एक बिंदु तक चार्ज लाने में बाह्य बल द्वारा प्रति यूनिट चार्ज किए गए कार्य के रूप में परिभाषित किया गया है।

$=\frac{U_P-U_{\infty}}{q}$

$=V_P-V_{\infty}=V_P$

जहां, $V_P$ और $V_R$ $\mathrm{P}$ और $\mathrm{R}$ पर इलेक्ट्रोस्टैटिक विभवएं हैं।

Potential due to a Point Charge (1/2)

Consider a point charge $Q$ at the origin and a test charge $q$ being brought from infinity to a point $P$ at distance $r$ from $Q$ .
At some intermediate point $\mathrm{P}^{\prime}$ on the path, the work done in bringing a unit electrostatic force on a unit positive charge is ge from infinity to the the repulsive force of the potential at $\mathrm{P}$ due to charge $Q$ . $\frac{Q \times 1}{4 \pi \varepsilon_0 r^{\prime 2}} \hat{\mathbf{r}}^{\prime}$

मूल बिंदु पर एक बिंदु आवेश $Q$ पर विचार करें और एक परीआघूर्ण आवेश $q$ को अनंत से $Q$ से दूरी $r$ पर एक बिंदु $P$ पर लाया जा रहा है।
पथ पर किसी मध्यवर्ती बिंदु $\mathrm{P}^{\prime}$ पर, एक इकाई धनात्मक आवेश पर एक इकाई स्थिरवैद्युत बल लाने में किया गया कार्य अनंत से $\ पर विभव के प्रतिकारक बल तक होता है। \mathrm {P}$ आवेश $Q$ के कारण। $\frac{Q \times 1}{4 \pi \varepsilon_0 r^{\prime 2}} \hat{\mathbf{r}}^{\prime}$

Potential due to a Point Charge (2/2)

Work done against this force from $\mathbf{r}^{\prime}$ to $\mathbf{r}^{\prime}+\Delta \mathbf{r}^{\prime}$ is

$\scriptsize{ \Delta W=-\frac{Q}{4 \pi \varepsilon_0 r^{\prime 2}} \Delta r^{\prime}}$

Total work done (W) by the external force

$\scriptsize{ W=-\int_{\infty}^r \frac{Q}{4 \pi \varepsilon_0 r^{\prime 2}} d r^{\prime}=\left.\frac{Q}{4 \pi \varepsilon_0 r^{\prime}}\right|_{\infty} ^r=\frac{Q}{4 \pi \varepsilon_0 r}}$

Thus, the potential at $\mathrm{P}$ due to the charge $Q$ $\scriptsize{ V(r)=\frac{Q}{4 \pi \varepsilon_0 r}}$

$\mathbf{r}^{\ prime}$ से $\mathbf{r}^{\ prime}+\Delta \mathbf{r}^{\ prime}$ तक इस बल के विरुद्ध किया गया कार्य है

$\scriptsize{ \Delta W=-\frac{Q}{4 \pi \varepsilon_0 r^{\prime 2}} \Delta r^{\prime}}$

बाह्य बल द्वारा किया गया कुल कार्य (W)।

$\scriptsize{ W=-\int_{\infty}^r \frac{Q}{4 \pi \varepsilon_0 r^{\prime 2}} d r^{\prime}=\left.\frac{Q}{4 \pi \varepsilon_0 r^{\prime}}\right|_{\infty} ^r=\frac{Q}{4 \pi \varepsilon_0 r}}$

इस प्रकार, चार्ज $Q$ के कारण $\mathrm{P}$ पर विभव

$\scriptsize{ V(r)=\frac{Q}{4 \pi \varepsilon_0 r}}$

Comparison between potential and Electric Field With r

Variation of potential $V$ with $r$ [in units of $\left(Q / 4 \pi \varepsilon_0\right) \mathrm{m}^{-1}$ ] (blue curve) and field with $r$ [in units of $\left(Q / 4 \pi \varepsilon_0\right) \mathrm{m}^{-2}$ ] (black curve) for a point charge $Q$ .

$V$ का $r$ के साथ परिवर्तन [ $\left(Q / 4 \pi \varepsilon_0\right) \mathrm{m}^{-1}$ ] (नीला वक्र) और फ़ील्ड $r$ के साथ [ $\left (Q / 4 \pi \varepsilon_0\right) \mathrm{m}^{-2}$ ] (काला वक्र) एक बिंदु आवेश $Q$ के लिए।

ACKNOWLEDGEMENTS and a DISCLAIMER !!!

MS office clip art, various website and images.
The images/contents are used for teaching purpose and for fun. The copyright remain with the original creator. If you suspect a copyright violation, bring it to my notice and we will remove that image/content…

Chapter 2: Electrostatic Potential and Capacitance

Topics: Electric potential due to a system of charges and dipole.

Lecture 2

अध्याय 2: इलेक्ट्रोस्टैटिक विभव और धारिता

विषय:आवेशों और द्विध्रुवों की एक प्रणाली के कारण विद्युत विभव।

व्याख्यन 2

Electric potential due to a system of charges (1/2)

The potential at point P due to a charge $q_1$ located at a distance $r_{1P}$ is given by: $V_1 = \frac{1}{4 \pi \varepsilon_0} \frac{q_1}{r_{1P}}$
Similarly, the potential at P due to other charges $q_2$ and $q_3$ are: $V_2 = \frac{1}{4 \pi \varepsilon_0} \frac{q_2}{r_{2P}}$ $V_3 = \frac{1}{4 \pi \varepsilon_0} \frac{q_3}{r_{3P}}$

$r_{1P}$ की दूरी पर स्थित चार्ज $q_1$ के कारण बिंदु P पर विभव इस प्रकार दी गई है: $V_1 = \frac{1}{4 \pi \varepsilon_0} \frac{q_1}{r_{1P}}$
इसी तरह, अन्य आवेश $q_2$ और $q_3$ के कारण P पर विभव हैं: $V_2 = \frac{1}{4 \pi \varepsilon_0} \frac{q_2}{r_{2P}}$ $V_3 = \frac{1}{4 \pi \varepsilon_0} \frac{q_3}{r_{3P}}$

Electric potential due to a system of charges (2/2)

The total potential V at point P due to a system of charges $q_1, q_2, \ldots, q_n$ is given by the algebraic sum of the potentials due to individual charges, according to the superposition principle: $\scriptsize{V = V_1 + V_2 + \ldots + V_n}$
The total potential $V$ at point P due to a system of charges $q_1, q_2, \ldots, q_n$ is given by: $\scriptsize{V = \frac{1}{4 \pi \varepsilon_0}\left(\frac{q_1}{r_{1P}} + \frac{q_2}{r_{2P}} + \ldots + \frac{q_n}{r_{nP}}\right)}$

$q_1, q_2, \ldots, q_n$ आवेशों की एक प्रणाली के कारण बिंदु P पर कुल विभव V, सुपरपोज़िशन सिद्धांत के अनुसार, व्यक्तिगत आवेशों के कारण विभव संभावनाओं के बीजगणितीय योग द्वारा दी जाती है: $\scriptsize{V = V_1 + V_2 + \ldots + V_n}$
$q_1, q_2, \ldots, q_n$ आवेशों की एक प्रणाली के कारण बिंदु P पर कुल विभव $V$ इस प्रकार दी गई है: $\scriptsize{V = \frac{1}{4 \pi \varepsilon_0}\left(\frac{q_1}{r_{1P}} + \frac{q_2}{r_{2P}} + \ldots + \frac{q_n}{r_{nP}}\right)}$

Electric potential uniformly charged spherical shell

The electric field outside the shell is as if the entire charge $q$ is concentrated at the center, giving the potential outside the shell as: $\scriptsize{V = \frac{1}{4 \pi \varepsilon_0} \frac{q}{r} \quad (r \geq R)}$ where $R$ is the radius of the shell.
Inside the shell, the electric field is zero, implying that the potential is constant and equals its value at the surface: $\scriptsize{V = \frac{1}{4 \pi \varepsilon_0} \frac{q}{R}}$

Field Inside and outside the spherical shell

शेल के बाहर विद्युत क्षेत्र ऐसा है जैसे संपूर्ण चार्ज $q$ केंद्र में केंद्रित है, जो शेल के बाहर की विभव को इस प्रकार देता है: $\scriptsize{V = \frac{1}{4 \pi \varepsilon_0} \frac{q}{r} \quad (r \geq R)}$ जहां $R$ शेल की त्रिज्या है।
शेल के अंदर, विद्युत क्षेत्र शून्य है, जिसका अर्थ है कि विभव स्थिर है और पृष्ठ पर इसके मान के बराबर है: $\scriptsize{V = \frac{1}{4 \pi \varepsilon_0} \frac{q}{R}}$

Potential due to a dipole (1/7)

An electric dipole consists of two charges $q$ and $-q$ separated by a distance $2a$ .
The total charge of an electric dipole is zero.
The dipole is characterized by a dipole moment vector $\mathbf{p}$ with magnitude $q \times 2a$ , pointing from $-q$ to $q$ .
The electric field of a dipole at a point with position vector $\mathbf{r}$ depends on both the magnitude $r$ and the angle between $\mathbf{r}$ and $\mathbf{p}$ .

एक विद्युत द्विध्रुव में दो आवेश $q$ और $-q$ होते हैं जो $2a$ की दूरी से अलग होते हैं।
विद्युत द्विध्रुव का कुल आवेश शून्य होता है।
द्विध्रुव की विशेषता एक द्विध्रुव आघूर्ण वेक्टर $\mathbf{p}$ है जिसका परिमाण $q \times 2a$ है, जो $-q$ से $q$ की ओर इंगित करता है।
स्थिति वेक्टर $\mathbf{r}$ वाले एक बिंदु पर द्विध्रुव का विद्युत क्षेत्र परिमाण $r$ और $\mathbf{r}$ और $\mathbf{p}$ के बीच के कोण दोनों पर निर्भर करता है।

Potential due to a dipole (2/7)

The electric potential due to a dipole follows the superposition principle, similar to the electric field.
The potential at a point P due to a dipole is the sum of the potentials due to the charges $q$ and $-q$ : $V = \frac{1}{4 \pi \varepsilon_0}\left(\frac{q}{r_1}- \frac{q}{r_2}\right)$ where $r_1$ and $r_2$ are the distances of point P from $q$ and $-q$ , respectively.

द्विध्रुव के कारण विद्युत विभव विद्युत क्षेत्र के समान सुपरपोजिशन सिद्धांत का पालन करता है।
एक द्विध्रुव के कारण बिंदु P पर विभव $q$ और $-q$ आवेशों के कारण विभवों का योग है: $V = \frac{1}{4 \pi \varepsilon_0}\left(\frac{q}{r_1}- \frac{q}{r_2}\right)$ जहां $r_1$ और $r_2$ क्रमशः $q$ और $-q$ से बिंदु P की दूरी हैं।

Potential due to a dipole (3/7)

By geometry, the squared distances $r_1$ and $r_2$ from the charges $q$ and $-q$ to a point P are given by: $\scriptsize{r_1^2 = r^2 + a^2- 2ar\cos\theta}$ $\scriptsize{r_2^2 = r^2 + a^2 + 2ar\cos\theta}$
For $r \gg a$ , we approximate $r_1^2$ and $r_2^2$ by retaining terms of the first order in $a/r$ : $\scriptsize{r_1^2 \approx r^2\left(1- \frac{2a\cos\theta}{r}\right)}$ $\scriptsize{r_2^2 \approx r^2\left(1 + \frac{2a\cos\theta}{r}\right)}$

ज्यामिति के अनुसार, $q$ और $-q$ आवेशों से एक बिंदु P तक वर्ग दूरी $r_1$ और $r_2$ इस प्रकार दी जाती है: $\scriptsize{r_1^2 = r^2 + a^2- 2ar\cos\theta}$ $\scriptsize{r_2^2 = r^2 + a^2 + 2ar\cos\theta}$
$r \gg a$ के लिए, हम $a/r$ में पहले क्रम की शर्तों को बनाए रखते हुए $r_1^2$ और $r_2^2$ का अनुमान लगाते हैं: $\scriptsize{r_1^2 \approx r^2\left(1- \frac{2a\cos\theta}{r}\right)}$ $\scriptsize{r_2^2 \approx r^2\left(1 + \frac{2a\cos\theta}{r}\right)}$

Potential due to a dipole (4/7)

Using the Binomial theorem and retaining terms up to the first order in $a/r$ , we get: $\scriptsize{\frac{1}{r_1} \approx \frac{1}{r}\left(1 + \frac{a\cos\theta}{r}\right)}$ $\scriptsize{\frac{1}{r_2} \approx \frac{1}{r}\left(1- \frac{a\cos\theta}{r}\right)}$
The potential $V$ at point P due to the dipole is: $\scriptsize{V = \frac{q}{4 \pi \varepsilon_0} \frac{2a\cos\theta}{r^2} = \frac{p\cos\theta}{4 \pi \varepsilon_0 r^2}}$ where $p = 2qa$ is the dipole moment.

द्विपद प्रमेय का उपयोग करने और $a/r$ में पहले क्रम तक पदों को बनाए रखने पर, हमें मिलता है: $\scriptsize{\frac{1}{r_1} \approx \frac{1}{r}\left(1 + \frac{a\cos\theta}{r}\right)}$ $\scriptsize{\frac{1}{r_2} \approx \frac{1}{r}\left(1- \frac{a\cos\theta}{r}\right)}$
द्विध्रुव के कारण बिंदु P पर विभव $V$ है: $\scriptsize{V = \frac{q}{4 \pi \varepsilon_0} \frac{2a\cos\theta}{r^2} = \frac{p\cos\theta}{4 \pi \varepsilon_0 r ^2}}$ जहाँ $p = 2qa$ द्विध्रुव आघूर्ण है।

Potential due to a dipole (5/7)

The expression $p\cos\theta$ can be written as the dot product of the dipole moment vector $\mathbf{p}$ and the unit vector $\hat{\mathbf{r}}$ in the direction of $\mathbf{r}$ : $\scriptsize{p\cos\theta = \mathbf{p} \cdot \hat{\mathbf{r}}}$
The unit vector $\hat{\mathbf{r}}$ is along the position vector $\mathbf{O P}$ .
The electric potential of a dipole is given by: $V = \frac{1}{4 \pi \varepsilon_0} \frac{\mathbf{p} \cdot \hat{\mathbf{r}}}{r^2} ; \quad (r \gg a)$

अभिव्यक्ति $p\cos\theta$ को $\mathbf{p}$ और यूनिट वेक्टर $\hat{\mathbf{r}}$ की दिशा में द्विध्रुव आघूर्ण वेक्टर के डॉट गुणनफल के रूप में लिखा जा सकता है।

$\scriptsize{p\cos\theta = \mathbf{p} \cdot \hat{\mathbf{r}}}$
यूनिट वेक्टर $\hat{\mathbf{r}}$ स्थिति वेक्टर $\mathbf{O P}$ के अनुदिश है।
एक द्विध्रुव की विद्युत विभव निम्न द्वारा दी जाती है: $V = \frac{1}{4 \pi \varepsilon_0} \frac{\mathbf{p} \cdot \hat{\mathbf{r}}}{r^2} ; \quad (r \gg a)$

Potential due to a dipole (6/7)

Potential on the dipole axis $(\theta = 0, \pi)$ is given by: $V = \pm \frac{1}{4 \pi \varepsilon_0} \frac{p}{r^2}$ (Positive sign for $\theta = 0$ , negative sign for $\theta = \pi$ .)
The potential in the equatorial plane $(\theta = \pi/2)$ is zero.

द्विध्रुव अक्ष पर विभव $(\theta = 0, \pi)$ इस प्रकार दिया गया है: $V = \pm \frac{1}{4 \pi \varepsilon_0} \frac{p}{r^2}$ ( $\theta = 0$ के लिए सकारात्मक चिह्न, $\theta = \pi$ के लिए नकारात्मक चिह्न।)
विषुवतीय समतल $(\theta = \pi/2)$ में विभव शून्य है।

Potential due to a dipole (7/7)

The potential due to a dipole depends not just on $r$ but also on the angle between the position vector $\mathbf{r}$ and the dipole moment vector $\mathbf{p}$ .
The electric dipole potential falls off at large distance as $1/r^2$ , in contrast to the $1/r$ characteristic of the potential due to a single charge.

द्विध्रुव के कारण विभव न केवल $r$ पर बल्कि स्थिति वेक्टर $\mathbf{r}$ और द्विध्रुव आघूर्ण वेक्टर $\mathbf{p}$ के बीच के कोण पर भी निर्भर करती है।
विद्युत द्विध्रुव विभव बड़ी दूरी पर $1/r^2$ के रूप में गिर जाता है, जो कि एकल आवेश के विभव की $1/r$ विशेषता के विपरीत है।

ACKNOWLEDGEMENTS and a DISCLAIMER !!!

MS office clip art, various website and images.
The images/contents are used for teaching purpose and for fun. The copyright remain with the original creator. If you suspect a copyright violation, bring it to my notice and we will remove that image/content…

Chapter 2: Electrostatic Potential and Capacitance

Topics: Equipotential surfaces, relation between field and potential

Lecture 3

अध्याय 2:इलेक्ट्रोस्टैटिक विभव और धारिता

विषय: समविभव पृष्ठ, विद्युत क्षेत्र और विद्युत विभव के बीच संबंध

व्याख्यान 3

Equipotential Surfaces (1/2)

An equipotential surface is a surface with a constant value of potential at all points on the surface.
For a single charge $q$ , the potential is given by: $V = \frac{1}{4 \pi \varepsilon_0} \frac{q}{r}$ This shows that $V$ is constant if $r$ is constant, so equipotential surfaces of a single point charge are concentric spherical surfaces centered at the charge.

एक समविभव पृष्ठ वह पृष्ठ होती है जिसकी पृष्ठ पर सभी बिंदुओं पर विभव का मान स्थिर रहता है।
एकल चार्ज $q$ के लिए, विभव इस प्रकार दी गई है: $V = \frac{1}{4 \pi \varepsilon_0} \frac{q}{r}$ इससे पता चलता है कि यदि $r$ स्थिर है तो $V$ स्थिर है, इसलिए एकल बिंदु आवेश की समविभव पृष्ठें आवेश पर केंद्रित संकेंद्रित गोलाकार पृष्ठ होती हैं।

Equipotential Surfaces (2/2)

The electric field at every point is normal to the equipotential surface passing through that point. This is true for any charge configuration.
If the field were not normal to the equipotential surface, it would have a non-zero component along the surface, which would contradict the definition of an equipotential surface.

प्रत्येक बिंदु पर विद्युत क्षेत्र उस बिंदु से गुजरने वाली समविभव पृष्ठ के लिए अभिलंबवत है। यह किसी भी चार्ज कॉन्फ़िगरेशन के लिए सत्य है।
यदि क्षेत्र समविभव पृष्ठ के अभिलंबवत नहीं होता, तो इसकी पृष्ठ के साथ एक गैर-शून्य घटक होता, जो एक समविभव पृष्ठ की परिभाषा का खंडन करता।

Equipotential Surfaces for uniform electric field

For a uniform electric field $\mathbf{E}$ , say, along the $x$ -axis, the equipotential surfaces are planes normal to the $x$ -axis, i.e., planes parallel to the $y-z$ plane.

एक समान विद्युत क्षेत्र $\mathbf{E}$ के लिए, मान लीजिए, $x$ -अक्ष के अनुदिश, समविभव पृष्ठें $x$ -अक्ष के अभिलंबवत तल हैं, अर्थात, $y-z$ तल के समांतरतल हैं।

Equipotential Surfaces for a dipole and two identical positive charges.

Equipotential surfaces for

Dipole
Two identical positive charges

Equipotential Surface Due to Similar Charges

समविभव पृष्ठें

द्विध्रुव
दो समान धनात्मक आवेश के लिए|

Relation between field and potential (1/2)

Consider two closely spaced equipotential surfaces A and B with potential values $V$ and $V + \delta V$ , respectively, where $\delta V$ is the change in $V$ in the direction of the electric field $\mathbf{E}$ .
Let $P$ be a point on surface B, and $\delta l$ is the perpendicular distance from surface A to $P$ .
The work done in moving a unit positive charge from surface B to surface A against the electric field is $|\mathbf{E}| \delta l$ .

क्रमशः विभव मान $V$ और $V + \delta V$ के साथ दो निकट दूरी वाली समविभव पृष्ठों A और B पर विचार करें, जहां $\delta V$ विद्युत क्षेत्र $\mathbf{E}$ की दिशा में $V$ में परिवर्तन है।
मान लीजिए $P$ पृष्ठ B पर एक बिंदु है, और $\delta l$ पृष्ठ A से $P$ तक की लंबवत दूरी है।
विद्युत क्षेत्र के विरुद्ध एक इकाई धनात्मक आवेश को पृष्ठ B से पृष्ठ A तक ले जाने में किया गया कार्य $|\mathbf{E}| \delta l$ |

Relation between field and potential (2/2)

This work equals the potential difference $V_A- V_B$ , so: $\scriptsize{|\mathbf{E}| \delta l = V- (V + \delta V) = -\delta V}$ i.e., $\scriptsize{|\mathbf{E}| = -\frac{\delta V}{\delta l}}$
Since $\delta V$ is negative, we can write $\scriptsize{\delta V = -|\delta V|}$ , leading to: $\scriptsize{|\mathbf{E}| = +\frac{|\delta V|}{\delta l}}$

यह कार्य विभवांतर $V_A- V_B$ के बराबर है, इसलिए: $\scriptsize{|\mathbf{E}| \delta l = V- (V + \delta V) = -\delta V}$ यानी, $\scriptsize{|\mathbf{E}| = -\frac{\delta V}{\delta l}}$
चूँकि $\delta V$ ऋणात्मक है, हम $\delta V = -|\delta V|$ लिख सकते हैं, जिससे: $\scriptsize{|\mathbf{E}| = +\frac{|\delta V|}{\delta l}}$

Conclusions concerning the relation between electric field and potential.

Two important conclusions regarding the relation between electric field and potential are:
(i) Electric field is in the direction in which the potential decreases steepest.
(ii) The magnitude of the electric field is given by the change in the magnitude of potential per unit displacement normal to the equipotential surface at the point.

विद्युत क्षेत्र और विभव के बीच संबंध के संबंध में दो महत्वपूर्ण निष्कर्ष हैं:
(i) विद्युत क्षेत्र उस दिशा में होता है जिसमें विभव सबसे अधिक घटती है।
(ii) विद्युत क्षेत्र का परिमाण बिंदु पर समविभव पृष्ठ के अभिलंबवत प्रति इकाई विस्थापन विभव के परिमाण में परिवर्तन से दिया जाता है।

ACKNOWLEDGEMENTS and a DISCLAIMER !!!

MS office clip art, various website and images.
The images/contents are used for teaching purpose and for fun. The copyright remain with the original creator. If you suspect a copyright violation, bring it to my notice and we will remove that image/content…

Chapter 2: Electrostatic Potential and Capacitance

Topics: Electrical potential energy of a system of two-point charges and of electric dipole in an electrostatic field

Lecture 4

अध्याय 2: इलेक्ट्रोस्टैटिक विभव और धारिता

विषय: इलेक्ट्रोस्टैटिक क्षेत्र में दो-बिंदु आवेशों और विद्युत द्विध्रुव की प्रणाली की विद्युत स्थितिज ऊर्जा

व्याख्यान 4

Potential Energy of a System of Charges (1/4)

Consider two charges $q_1$ and $q_2$ with position vectors $\mathbf{r}_1$ and $\mathbf{r}_2$ .
Work done in bringing $q_1$ from infinity to $\mathbf{r}_1$ is zero.

Potential Energy of a System of two Charges

स्थिति वैक्टर $\mathbf{r}_1$ और $\mathbf{r}_2$ के साथ दो आवेशों $q_1$ और $q_2$ पर विचार करें।
$q_1$ को अनंत से $\mathbf{r}_1$ तक लाने में किया गया कार्य शून्य है।

Potential Energy of a System of Charges (2/4)

The potential at a point $\mathrm{P}$ due to charge $q_1$ is: $V_1 = \frac{1}{4 \pi \varepsilon_0} \frac{q_1}{r_{1P}}$
Work done in bringing $q_2$ from infinity to $\mathbf{r}_2$ is: $\text{Work done on } q_2 = \frac{1}{4 \pi \varepsilon_0} \frac{q_1 q_2}{r_{12}}$

$q_1$ चार्ज के कारण एक बिंदु $\mathrm{P}$ पर विभव है: $V_1 = \frac{1}{4 \pi \varepsilon_0} \frac{q_1}{r_{1P}}$
$q_2$ को अनंत से $\mathbf{r}_2$ तक लाने में किया गया कार्य है: $\frac{1}{4 \pi \varepsilon_0} \frac{q_1 q_2}{r_{12}}$

Potential Energy of a System of Charges (3/4)

The potential energy of a system of two charges $q_1$ and $q_2$ is: $U = \frac{1}{4 \pi \varepsilon_0} \frac{q_1 q_2}{r_{12}}$
The potential energy expression is unaltered regardless of the order in which the charges are brought to their locations due to the path-independence of work for electrostatic force.

दो आवेशों $q_1$ और $q_2$ की प्रणाली की स्थितिज ऊर्जा है: $U = \frac{1}{4 \pi \varepsilon_0} \frac{q_1 q_2}{r_{12}}$
इलेक्ट्रोस्टैटिक बल के लिए कार्य की पथ-स्वतंत्रता के कारण आवेशों को उनके स्थानों पर लाए जाने के क्रम की परवाह किए बिना स्थितिज ऊर्जा अभिव्यक्ति अपरिवर्तित रहती है।

Potential Energy of a System of Charges (4/4)

For like charges ( $q_1 q_2 > 0$ ), the potential energy is positive; for unlike charges ( $q_1 q_2 < 0$ ), the potential energy is negative.
For a system of three charges $q_1$ , $q_2$ , and $q_3$ located at $\mathbf{r}_1$ , $\mathbf{r}_2$ , and $\mathbf{r}_3$ , respectively, the potential energy is:

$\scriptsize{U = \frac{1}{4 \pi \varepsilon_0}\left(\frac{q_1 q_2}{r_{12}} + \frac{q_1 q_3}{r_{13}} + \frac{q_2 q_3}{r_{23}}\right)}$

The potential energy is characteristic of the present state of configuration and not the way the state is achieved.

समान आवेश ( $q_1 q_2 > 0$ ) के लिए, स्थितिज ऊर्जा सकारात्मक है; विपरीत आवेशों ( $q_1 q_2 < 0$ ) के लिए स्थितिज ऊर्जा ऋणात्मक है।
क्रमशः $\mathbf{r}_1$ , $\mathbf{r}_2$ , और $\mathbf{r}_3$ पर स्थित तीन आवेशों $q_1$ , $q_2$ , और $q_3$ की प्रणाली के लिए , स्थितिज ऊर्जा है:

$\scriptsize{U = \frac{1}{4 \pi \varepsilon_0}\left(\frac{q_1 q_2}{r_{12}} + \frac{q_1 q_3}{r_{13}} + \frac{q_2 q_3}{r_{23}}\right)}$

स्थितिज ऊर्जा विन्यास की वर्तमान स्थिति की विशेषता है, न कि उस स्थिति को प्राप्त करने के तरीके की।

Potential Energy of a Single Charge in an External Field (1/3)

The potential energy of a charge $q$ in a given external field $\mathbf{E}$ is different from the potential energy of a system of charges producing their own electric field.
The external field $\mathbf{E}$ is not produced by the charge $q$ whose potential energy we are calculating.

Electric potential Energy of Charges in External Field

किसी दिए गए बाह्य क्षेत्र $\mathbf{E}$ में चार्ज $q$ की स्थितिज ऊर्जा अपने स्वयं के विद्युत क्षेत्र का उत्पादन करने वाले आवेशों की प्रणाली की स्थितिज ऊर्जा से भिन्न होती है।
बाह्य क्षेत्र $\mathbf{E}$ चार्ज $q$ द्वारा निर्मित नहीं होता है जिसकी स्थितिज ऊर्जा की हम गणना कर रहे हैं।

Potential Energy of a Single Charge in an External Field (2/3)

The external field may be produced by sources that are unknown or unspecified, but the electric field $\mathbf{E}$ or the electrostatic potential $V$ due to these external sources is specified.
We assume that the charge $q$ does not significantly affect the sources producing the external field.

बाह्य क्षेत्र उन स्रोतों द्वारा निर्मित किया जा सकता है जो अज्ञात या अनिर्दिष्ट हैं, लेकिन इन बाह्य स्रोतों के कारण विद्युत क्षेत्र $\mathbf{E}$ या इलेक्ट्रोस्टैटिक विभव $V$ निर्दिष्ट है।
हम मानते हैं कि चार्ज $q$ बाह्य क्षेत्र का उत्पादन करने वाले स्रोतों को महत्वपूर्ण रूप से प्रभावित नहीं करता है।

Potential Energy of a Single Charge in an External Field (3/3)

The potential energy of a charge $q$ at position $\mathbf{r}$ in an external field is given by: $U = qV(\mathbf{r})$ where $V(\mathbf{r})$ is the external potential at the point $\mathbf{r}$ .
The unit of energy defined as 1 electron volt (eV) is $1 \text{ eV} = 1.6 \times 10^{-19} \text{ J}$ . This unit is commonly used in atomic, nuclear, and particle physics.

बाह्य क्षेत्र में स्थिति $\mathbf{r}$ पर चार्ज $q$ की स्थितिज ऊर्जा इस प्रकार दी गई है: $U = qV(\mathbf{r})$ जहां $V(\mathbf{r})$ बिंदु $\mathbf{r}$ पर बाह्य विभव है।
1 इलेक्ट्रॉन वोल्ट (eV) के रूप में परिभाषित ऊर्जा की इकाई $1 \text{ eV} = 1.6 \times 10^{-19} \text{ J}$ है। यह इकाई आमतौर पर परमाणु, परमाणु और कण भौतिकी में उपयोग की जाती है।

Potential Energy of a System of Two Charges in an External Field (1/2)

The potential energy of a system of two charges $q_1$ and $q_2$ located at $\mathbf{r}_1$ and $\mathbf{r}_2$ , respectively, in an external field is determined by calculating the work done in bringing each charge from infinity to its respective location.
Work done in bringing charge $q_1$ from infinity to $\mathbf{r}_1$ is: $q_1 V(\mathbf{r}_1)$

बाह्य क्षेत्र में क्रमशः $\mathbf{r}_1$ और $\mathbf{r}_2$ पर स्थित दो आवेशों $q_1$ और $q_2$ की एक प्रणाली की स्थितिज ऊर्जा, किए गए कार्य की गणना करके निर्धारित की जाती है प्रत्येक आवेश को अनंत से उसके संबंधित स्थान पर लाने में।
चार्ज $q_1$ को अनंत से $\mathbf{r}_1$ तक लाने में किया गया कार्य है: $q_1 V(\mathbf{r}_1)$

Potential Energy of a System of Two Charges in an External Field (2/3)

Work done in bringing charge $q_2$ to $\mathbf{r}_2$ involves two components:
Work done against the external field: $\scriptsize{q_2 V(\mathbf{r}_2)}$
Work done against the field due to $q_1$ : $\scriptsize{\frac{q_1 q_2}{4 \pi \varepsilon_0 r_{12}}}$

चार्ज $q_2$ को $\mathbf{r}_2$ तक लाने में किए गए कार्य में दो घटक शामिल हैं:
बाह्य क्षेत्र के विरुद्ध किया गया कार्य: $\scriptsize{q_2 V(\mathbf{r}_2)}$
$q_1$ के कारण क्षेत्र के विरुद्ध किया गया कार्य: $\scriptsize{\frac{q_1 q_2}{4 \pi \varepsilon_0 r_{12}}}$

Potential Energy of a System of Two Charges in an External Field (3/3)

The total potential energy of the system is the sum of the work done in assembling the configuration:

$\scriptsize{U = q_1 V(\mathbf{r}_1) + q_2 V(\mathbf{r}_2) + \frac{q_1 q_2}{4 \pi \varepsilon_0 r_{12}}}$

सिस्टम की कुल स्थितिज ऊर्जा कॉन्फ़िगरेशन को इकट्ठा करने में किए गए कार्य का योग है:

$\scriptsize{U = q_1 V(\mathbf{r}_1) + q_2 V(\mathbf{r}_2) + \frac{q_1 q_2}{4 \pi \varepsilon_0 r_{12}}}$

Potential Energy of a Dipole in an External Field (1/4)

Consider a dipole with charges $q_1 = +q$ and $q_2 = -q$ placed in a uniform electric field $\mathbf{E}$ .
In a uniform electric field, the dipole experiences a torque $\tau$ given by: $\scriptsize{\tau = \mathbf{p} \times \mathbf{E}}$

Potential energy of a dipole in a uniform external field

$q_1 = +q$ और $q_2 = -q$ आवेश वाले एक द्विध्रुव पर विचार करें जो एक समान विद्युत क्षेत्र $\mathbf{E}$ में रखा गया है।
एक समान विद्युत क्षेत्र में, द्विध्रुव एक टॉर्क $\tau$ का अनुभव करता है जो निम्न द्वारा दिया जाता है: $\scriptsize{\tau = \mathbf{p} \times \mathbf{E}}$

Potential Energy of a Dipole in an External Field (2/4)

Suppose an external torque $\scriptsize{\boldsymbol{\tau}_{\text{ext}}}$ is applied to rotate the dipole from angle $\theta_0$ to angle $\theta_1$ at an infinitesimal angular speed and without angular acceleration.
The work done by the external torque is stored as the potential energy of the system: $\scriptsize{W = \int_{\theta_0}^{\theta_1} \tau_{\text{ext}}(\theta) d\theta}$ $\scriptsize{W = pE(\cos\theta_0- \cos\theta_1)}$

मान लीजिए कि द्विध्रुव को कोण

\theta_0

से कोण

\theta_1

तक अनंत कोणीय गति से और बिना घुमाने के लिए एक बाह्य टॉर्क

\scriptsize{\boldsymbol{\tau}_{\text{ext}}}

लगाया जाता है। कोणीय त्वरण।

बाह्य टॉर्क द्वारा किया गया कार्य सिस्टम की स्थितिज ऊर्जा के रूप में संग्रहीत होता है: $\scriptsize{W = \int_{\theta_0}^{\theta_1} \tau_{\text{ext}}(\theta) d\theta = pE(\cos\theta_0- \cos\theta_1)}$

Potential Energy of a Dipole in an External Field (3/4)

The potential energy $U(\theta)$ associated with an inclination $\theta$ of the dipole is: $U(\theta) = pE\cos\theta = -\mathbf{p} \cdot \mathbf{E}$

द्विध्रुव के झुकाव $\theta$ से जुड़ी स्थितिज ऊर्जा $U(\theta)$ है: $U(\theta) = pE\cos\theta = -\mathbf{p} \cdot \mathbf{E}$

ACKNOWLEDGEMENTS and a DISCLAIMER !!!

MS office clip art, various website and images.
The images/contents are used for teaching purpose and for fun. The copyright remain with the original creator. If you suspect a copyright violation, bring it to my notice and we will remove that image/content…

Chapter 2: Electrostatic Potential and Capacitance

Topics: Electrostatics of Conductors, free charges and bound charges inside a conductor.

Lecture 5

अध्याय 2: इलेक्ट्रोस्टैटिक विभव और धारिता

विषय: चालक-स्थिरवैद्युतिकी, एक चालक के अंदर मुक्त आवेश और बाध्य आवेश।

व्याख्यान 5

Free Charges in a conductor

In conductors, the electrons that are not bound to any particular atom and can move freely throughout the material.
These free charges are responsible for the conduction of electric current when an external electric field is applied.
In metallic conductors, the free charges are the valence electrons that have been detached from their parent atoms and can move freely within the metal.

चालकों में, वे इलेक्ट्रॉन जो किसी विशेष परमाणु से बंधे नहीं होते हैं और पूरे पदार्थ में स्वतंत्र रूप से घूम सकते हैं।
बाह्य विद्युत क्षेत्र लगे होने पर ये मुक्त आवेश विद्युत धारा के संचालन के लिए जिम्मेदार होते हैं।
धात्विक चालकों में, मुक्त आवेश वैलेंस इलेक्ट्रॉन होते हैं जो अपने मूल परमाणुओं से अलग हो गए हैं और धातु के भीतर स्वतंत्र रूप से घूम सकते हैं।

Bound Charges

Bound charges are the charges that are associated with the atoms or molecules of the material and are not free to move.
In a conductor, the positive ions formed by the loss of valence electrons are considered bound charges as they are fixed in their positions in the crystal lattice.
Bound charges do not contribute to the conduction of electric current.

बाउंड चार्ज वे चार्ज होते हैं जो पदार्थ के परमाणुओं या अणुओं से जुड़े होते हैं और चलने के लिए स्वतंत्र नहीं होते हैं।
एक चालक में, वैलेंस इलेक्ट्रॉनों के नुकसान से बनने वाले सकारात्मक आयनों को बाध्य चार्ज माना जाता है क्योंकि वे क्रिस्टल जाली में अपनी स्थिति में तय होते हैं।
बाध्य आवेश विद्युत धारा के संचालन में योगदान नहीं देते हैं।

Conductors contain mobile charge carriers

In metallic conductors, these are electrons that are free to move within the metal but not free to leave the metal.
In electrolytic conductors, both positive and negative ions are the charge carriers.

धात्विक चालकों में, ये इलेक्ट्रॉन होते हैं जो धातु के भीतर घूमने के लिए स्वतंत्र होते हैं लेकिन धातु छोड़ने के लिए स्वतंत्र नहीं होते हैं।
इलेक्ट्रोलाइटिक चालकों में, सकारात्मक और नकारात्मक दोनों आयन आवेश वाहक होते हैं।

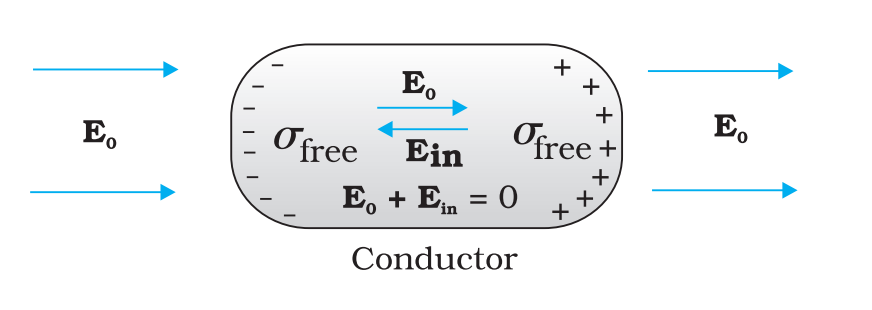

Inside a conductor, electrostatic field is zero (1/2)

Zero Electric Field: In a static situation, where there is no current inside or on the surface of the conductor, the electric field is zero everywhere inside the conductor.
Defining Property: The fact that the electrostatic field is zero inside a conductor can be considered the defining property of a conductor.

Electric Field is Zero inside the conductor

शून्य विद्युत क्षेत्र: स्थिर स्थिति में, जहां चालक के अंदर या सतह पर कोई करंट नहीं होता है, चालक के अंदर हर जगह विद्युत क्षेत्र शून्य होता है।
संपत्ति को परिभाषित करना: तथ्य यह है कि एक चालक के अंदर इलेक्ट्रोस्टैटिक क्षेत्र शून्य है, इसे एक चालक की परिभाषित संपत्ति माना जा सकता है।

Inside a conductor, electrostatic field is zero (2/2)

Free Charge Carriers: Conductors have free charge carriers, typically electrons, that can move freely within the material.
Distribution of Free Charges: In the presence of an external electric field, free charges within the conductor redistribute themselves in such a way that they cancel out the external field inside the conductor.

फ्री चार्ज कैरियर: चालक में फ्री चार्ज कैरियर होते हैं, आमतौर पर इलेक्ट्रॉन, जो चालक के भीतर स्वतंत्र रूप से घूम सकते हैं।
मुक्त प्रभारों का वितरण: बाह्य विद्युत क्षेत्र की उपस्थिति में, चालक के भीतर मुक्त आवेश खुद को इस तरह से पुनर्वितरित करते हैं कि वे चालक के अंदर बाह्य क्षेत्र को रद्द कर देते हैं।

At the surface of a charged conductor, electrostatic field must be normal to the surface

Normal to the Surface: The electrostatic field at the surface of a charged conductor must be normal to the surface at every point.
No Tangential Component: In a static situation, the electric field cannot have a tangential component along the surface. If it did, free charges on the surface would experience a force and move, contradicting the static condition.

Electric Field is Perpendicular to the surface and if not

सतह के लिए अभिलंबवत: चार्ज किए गए चालक की सतह पर इलेक्ट्रोस्टैटिक क्षेत्र हर बिंदु पर सतह के लिए अभिलंबवत होना चाहिए।
कोई स्पर्शरेखा घटक नहीं: स्थिर स्थिति में, विद्युत क्षेत्र की सतह के साथ कोई स्पर्शरेखा घटक नहीं हो सकता है। यदि ऐसा होता, तो सतह पर मुक्त आवेश एक बल का अनुभव करेंगे और स्थिर स्थिति के विपरीत गति करेंगे।

The interior of a conductor can have no excess charge in the static situation

By Gauss’s law, any excess charge on a conductor resides only on its surface in the static situation.

गॉस के नियम के अनुसार, किसी चालक पर कोई भी अतिरिक्त आवेश स्थिर स्थिति में केवल उसकी सतह पर रहता है।

Electrostatic potential is constant throughout the volume of the conductor and on its surface

Since $\mathbf{E} = 0$ inside the conductor and has no tangential component on the surface, there is no potential difference between any two points inside or on the surface of the conductor.

चूंकि चालक के अंदर $\mathbf{E} = 0$ है और सतह पर कोई स्पर्शरेखीय घटक नहीं है, इसलिए चालक के अंदर या सतह पर किन्हीं दो बिंदुओं के बीच कोई विभवांतर नहीं है।

Electric field at the surface of a charged conductor (1/4)

The electric field at the surface is given by $\mathbf{E} = \frac{\sigma}{\varepsilon_0} \hat{\mathbf{n}}$ , where $\sigma$ is the surface charge density and $\hat{\mathbf{n}}$ is a unit vector normal to the surface in the outward direction.

Electric Field is perpendicular to the surface of the conductor

सतह पर विद्युत क्षेत्र $\mathbf{E} = \frac{\sigma}{\varepsilon_0} \hat{\mathbf{n}}$ द्वारा दिया जाता है, जहां $\sigma$ सतह चार्ज घनत्व है और $\hat{\mathbf{n}}$ बाह्य दिशा में सतह के अभिलम्बवत् एक इकाई सदिश है।

Electric field at the surface of a charged conductor (2/4)

Gaussian Surface (Pill Box): Choose a pill box with a small cross-sectional area $\delta S$ and negligible height, partly inside and partly outside the conductor’s surface.
Electric Field Inside and Outside:

Inside the surface, the electric field is zero.
Just outside, the field is normal to the surface with magnitude $E$ .

गाऊशियन सतह (पिल बॉक्स): छोटे क्रॉस-सेक्शनल क्षेत्र $\delta S$ और नगण्य ऊंचाई वाला एक पिल बॉक्स चुनें, जो आंशिक रूप से चालक की सतह के अंदर और आंशिक रूप से बाहर हो।
अंदर और बाहर विद्युत क्षेत्र:

सतह के अंदर विद्युत क्षेत्र शून्य होता है।
ठीक बाहर, क्षेत्र $E$ परिमाण के साथ सतह के अभिलंबवत है।

Electric field at the surface of a charged conductor (3/4)

Flux Through the Pill Box: The total flux through the pill box is only from the outside cross-section, equal to $\pm E \delta S$ (positive for $\sigma > 0$ , negative for $\sigma < 0$ ).
Charge Enclosed by the Pill Box: The charge enclosed is $\sigma \delta S$ .

पिल बॉक्स के माध्यम से फ्लक्स: पिल बॉक्स के माध्यम से कुल फ्लक्स केवल बाह्य क्रॉस-सेक्शन से होता है, जो $\pm E \delta S$ के बराबर होता है ( $\sigma > 0$ के लिए सकारात्मक, $\sigma > 0$ के लिए नकारात्मक) $\sigma < 0$ ).
पिल बॉक्स द्वारा संलग्न चार्ज: संलग्न चार्ज $\sigma \delta S$ है।

Electric field at the surface of a charged conductor (4/4)

Applying Gauss’s Law: $E \delta S = \frac{|\sigma| \delta S}{\varepsilon_0} \implies E = \frac{|\sigma|}{\varepsilon_0}$
Vector Relation: Including the direction of the electric field, we have: $\mathbf{E} = \frac{\sigma}{\varepsilon_0} \hat{\mathbf{n}}$

For $\sigma > 0$ , the electric field is normal to the surface and points outward.
For $\sigma < 0$ , the electric field is normal to the surface and points inward.

गॉस का नियम लागू करना: $E \delta S = \frac{|\sigma| \delta S}{\varepsilon_0} \implies E = \frac{|\sigma|}{\varepsilon_0}$
वेक्टर संबंध: विद्युत क्षेत्र की दिशा सहित, हमारे पास है: $\mathbf{E} = \frac{\sigma}{\varepsilon_0} \hat{\mathbf{n}}$

$\sigma > 0$ के लिए, विद्युत क्षेत्र सतह के लिए अभिलंबवत है और बाहर की ओर इंगित करता है।
$\sigma < 0$ के लिए, विद्युत क्षेत्र सतह के लिए अभिलंबवत है और अंदर की ओर इंगित करता है।

Electrostatic shielding (1/2)

Zero Electric Field in Cavity: In a conductor with a cavity, the electric field inside the cavity is zero, regardless of the size and shape of the cavity, the charge on the conductor, and any external electric fields.
Charge Distribution: Even if the conductor is charged or charges are induced on a neutral conductor by an external field, all charges reside only on the outer surface of the conductor. None reside inside the cavity or on its inner surface.

गुहा में शून्य विद्युत क्षेत्र: गुहिका वाले चालक में, गुहिका के अंदर विद्युत क्षेत्र शून्य होता है, गुहिका के आकार और आकार, चालक पर आवेश और किसी भी बाह्य विद्युत क्षेत्र की परवाह किए बिना।
चार्ज वितरण: भले ही चालक चार्ज हो या बाह्य क्षेत्र द्वारा तटस्थ चालक पर चार्ज प्रेरित हो, सभी चार्ज चालक की बाह्य सतह पर ही रहते हैं। गुहा के अंदर या उसकी आंतरिक सतह पर कोई भी नहीं रहता है।

Electrostatic shielding (2/2)

Electrostatic Shielding: This property is known as electrostatic shielding. It means that any cavity within a conductor is shielded from outside electric influences, as the field inside the cavity remains zero.
Practical Application: Electrostatic shielding is used to protect sensitive instruments from outside electrical influences by enclosing them in conductive materials.

इलेक्ट्रोस्टैटिक परिरक्षण: इस गुण को इलेक्ट्रोस्टैटिक परिरक्षण के रूप में जाना जाता है। इसका मतलब है कि चालक के भीतर कोई भी गुहा बाह्य विद्युत प्रभावों से परिरक्षित है, क्योंकि गुहा के अंदर का क्षेत्र शून्य रहता है।
व्यावहारिक अनुप्रयोग: इलेक्ट्रोस्टैटिक परिरक्षण का उपयोग संवेदनशील उपकरणों को प्रवाहकीय सामग्रियों में बंद करके बाह्य विद्युत प्रभावों से बचाने के लिए किया जाता है।

ACKNOWLEDGEMENTS and a DISCLAIMER !!!

MS office clip art, various website and images.
The images/contents are used for teaching purpose and for fun. The copyright remain with the original creator. If you suspect a copyright violation, bring it to my notice and we will remove that image/content…

Chapter 2: Electrostatic Potential and Capacitance

Topics: Dielectrics and electric polarisation. Capacitors and capacitance.

Lecture 6

अध्याय 2: इलेक्ट्रोस्टैटिक विभव और धारिता

विषय: डाइलेक्ट्रिक्स और विद्युत ध्रुवीकरण। कैपेसिटर और कैपेसिटेंस।

व्याख्यान 6

Dielectrics

Non-conducting substances with no (or negligible number of) free charge carriers.
In an external electric field, dielectrics do not allow free movement of charges.

Image Link

बिना किसी (या नगण्य संख्या में) मुक्त आवेश वाहक वाले गैर-संवाहक पदार्थ।
बाह्य विद्युत क्षेत्र में, डाइलेक्ट्रिक्स आवेशों के मुक्त संचलन की अनुमति नहीं देते हैं।

Behaviour of a Conductor in an External Electric Field

Free charge carriers move, and the charge distribution adjusts to oppose the external field.
In the static situation, the induced field cancels the external field, resulting in zero net electrostatic field inside the conductor.

मुक्त चार्ज वाहक चलते हैं, और चार्ज वितरण बाह्य क्षेत्र का विरोध करने के लिए समायोजित होता है।
स्थिर स्थिति में, प्रेरित क्षेत्र बाह्य क्षेत्र को रद्द कर देता है, जिसके परिणामस्वरूप कंडक्टर के अंदर शून्य शुद्ध इलेक्ट्रोस्टैटिक क्षेत्र होता है।

Behaviour of a Dielectric in an External Electric Field

External field induces dipole moments by stretching or re-orienting molecules of the dielectric.
The collective effect of molecular dipole moments produces surface charges that oppose the external field, but do not cancel it entirely.
The extent of the opposing effect depends on the nature of the dielectric.

बाह्य क्षेत्र परावैद्युत अणुओं को खींचकर या पुन: उन्मुख करके द्विध्रुवीय आघूर्ण को प्रेरित करता है।
आणविक द्विध्रुवीय आघूर्ण का सामूहिक प्रभाव सतही आवेशों का निर्माण करता है जो बाह्य क्षेत्र का विरोध करते हैं, लेकिन इसे पूरी तरह से रद्द नहीं करते हैं।
विपरीत प्रभाव की सीमा परावैद्युत की प्रकृति पर निर्भर करती है।

Charge Distribution in Dielectrics

Non-polar Molecules: Centres of positive and negative charges coincide, resulting in no permanent dipole moment (e.g., $\mathrm{O}_2$ , $\mathrm{H}_2$ ).
Polar Molecules: Centres of positive and negative charges are separated, resulting in a permanent dipole moment (e.g., $\mathrm{HCl}$ , $\mathrm{H}_2\mathrm{O}$ ).

Dielectrics react to external electric fields by inducing dipole moments that oppose the field, unlike conductors where free charges move to cancel the field entirely.

Some Examples Of Polar And Non-Polar Molecules

गैर-ध्रुवीय अणु: धनात्मक और ऋणात्मक आवेशों के केंद्र मेल खाते हैं, जिसके परिणामस्वरूप कोई स्थायी द्विध्रुव आघूर्ण नहीं होता है (जैसे, $\mathrm{O}_2$ , $\mathrm{H}_2$ )।
ध्रुवीय अणु: धनात्मक और ऋणात्मक आवेशों के केंद्र अलग हो जाते हैं, जिसके परिणामस्वरूप एक स्थायी द्विध्रुव आघूर्ण बनता है (जैसे, $\mathrm{HCl}$ , $\mathrm{H}_2\mathrm{O}$ )।

डाइइलेक्ट्रिक्स द्विध्रुवीय आघूर्ण को प्रेरित करके बाह्य विद्युत क्षेत्रों पर प्रतिक्रिया करते हैं जो क्षेत्र का विरोध करते हैं, कंडक्टरों के विपरीत जहां मुक्त शुल्क क्षेत्र को पूरी तरह से रद्द करने के लिए चलते हैं।

Non-polar Molecules

In an external electric field, the charges of a non-polar molecule are displaced in opposite directions, developing an induced dipole moment.
The dielectric is said to be polarized by the external field.
For linear isotropic dielectrics, the induced dipole moment is proportional to the field strength.

बाह्य विद्युत क्षेत्र में, एक गैर-ध्रुवीय अणु के आवेश विपरीत दिशाओं में विस्थापित होते हैं, जिससे एक प्रेरित द्विध्रुवीय आघूर्ण विकसित होता है।
कहा जाता है कि परावैद्युत बाह्य क्षेत्र द्वारा ध्रुवीकृत होता है।
रैखिक आइसोट्रोपिक डाइलेक्ट्रिक्स के लिए, प्रेरित द्विध्रुवीय आघूर्ण क्षेत्र की ताकत के समानुपाती होता है।

Polar Molecules

In the absence of an external field, the permanent dipoles of polar molecules are oriented randomly due to thermal agitation, resulting in zero total dipole moment.
In an external field, the individual dipole moments tend to align with the field, leading to a net dipole moment in the direction of the external field.
The extent of polarisation depends on the balance between the dipole potential energy in the external field and thermal energy.

बाहरी क्षेत्र की अनुपस्थिति में, ध्रुवीय अणुओं के स्थायी द्विध्रुव थर्मल हलचल के कारण यादृच्छिक रूप से उन्मुख होते हैं, जिसके परिणामस्वरूप शून्य कुल द्विध्रुव आघूर्ण होता है।
बाहरी क्षेत्र में, व्यक्तिगत द्विध्रुव आघूर्ण क्षेत्र के साथ संरेखित होते हैं, जिससे बाहरी क्षेत्र की दिशा में शुद्ध द्विध्रुव आघूर्ण बनता है।
ध्रुवीकरण की सीमा बाहरी क्षेत्र में द्विध्रुवीय स्थितिज ऊर्जा और तापीय ऊर्जा के बीच संतुलन पर निर्भर करती है।

Polarisation ( $\mathbf{P}$ )

The dipole moment per unit volume is called Polarisation and is denoted by $\mathbf{P}$ .
For linear isotropic dielectrics, $\mathbf{P} = \varepsilon_0 \chi_e \mathbf{E}$ , where $\chi_e$ is the electric susceptibility of the dielectric medium.

प्रति इकाई आयतन द्विध्रुव आघूर्ण को ध्रुवीकरण कहा जाता है और इसे $\mathbf{P}$ द्वारा दर्शाया जाता है।
रैखिक आइसोट्रोपिक डाइलेक्ट्रिक्स के लिए, $\mathbf{P} = \varepsilon_0\chi_e\mathbf{E}$ , जहां $\chi_e$ परावैद्युत माध्यम की विद्युत संवेदनशीलता है।

Effect of Polarized Dielectric on External Field

A polarized dielectric is equivalent to two charged surfaces with induced surface charge densities $\sigma_p$ and $-\sigma_p$ .
The field produced by these surface charges opposes the external field, thereby reducing the total field inside the dielectric.
The surface charge density arises from bound charges in the dielectric.

Polarisation Of Dielectric >

एक ध्रुवीकृत परावैद्युत प्रेरित सतह चार्ज घनत्व $\sigma_p$ और $-\sigma_p$ के साथ दो चार्ज सतहों के बराबर है।
इन सतह आवेशों द्वारा उत्पन्न क्षेत्र बाह्य क्षेत्र का विरोध करता है, जिससे परावैद्युत के अंदर का कुल क्षेत्र कम हो जाता है।
सतह आवेश घनत्व परावैद्युत में बाध्य आवेशों से उत्पन्न होता है।

Capacitor

A system of two conductors separated by an insulator. The conductors have charges $Q$ and $-Q$ , and a potential difference $V = V_1- V_2$ between them.

एक इन्सुलेटर द्वारा अलग किए गए दो कंडक्टरों की एक प्रणाली। कंडक्टरों पर $Q$ और $-Q$ चार्ज होते हैं, और उनके बीच विभवांतर $V = V_1- V_2$ होता है।

Charge and Electric Field

The electric field in the region between the conductors is proportional to the charge $Q$ .
If the charge on the capacitor is doubled, the electric field will also be doubled at every point.

चालकों के बीच के क्षेत्र में विद्युत क्षेत्र आवेश $Q$ के समानुपाती होता है।
यदि संधारित्र पर आवेश दोगुना कर दिया जाए तो प्रत्येक बिंदु पर विद्युत क्षेत्र भी दोगुना हो जाएगा।

Capacitance ( $C$ )

It is defined as the ratio of the charge $Q$ to the potential difference $V$ between the conductors: $C = \frac{Q}{V}$
The capacitance $C$ is independent of $Q$ or $V$ and depends only on the geometrical configuration of the two conductors and the nature of the insulator (dielectric) separating them.

इसे कंडक्टरों के बीच चार्ज $Q$ और विभवांतर $V$ के अनुपात के रूप में परिभाषित किया गया है: $C = \frac{Q}{V}$
कैपेसिटेंस $C$ $Q$ या $V$ से स्वतंत्र है और केवल दो कंडक्टरों के ज्यामितीय विन्यास और उन्हें अलग करने वाले इन्सुलेटर (परावैद्युत ) की प्रकृति पर निर्भर करता है।

Unit of Capacitance

The SI unit of capacitance is the farad (F), where $1 \text{ F} = 1 \text{ C V}^{-1}$ .
In practice, sub-multiples like microfarad ( $\mu\text{F}$ ), nanofarad (nF), and picofarad (pF) are commonly used.

धारिता की SI इकाई फैराड (F) है, जहां $1 \text{F} = 1\text{CV}^{-1}$ .
व्यवहार में, माइक्रोफ़ारड ( $\mu\text{F}$ ), नैनोफ़ारड (nF), और पिकोफ़ारड (pF) जैसे उप-गुणकों का आमतौर पर उपयोग किया जाता है।

Importance of High Capacitance

A capacitor with high capacitance can hold a large amount of charge at a relatively small potential difference $V$ .
This is important to prevent charge leakage due to ionization of the surrounding air and to maintain the insulating property of the dielectric medium.

उच्च धारिता वाला संधारित्र अपेक्षाकृत छोटे विभवांतर $V$ पर बड़ी मात्रा में चार्ज धारण कर सकता है। आसपास की हवा के आयनीकरण के कारण चार्ज रिसाव को रोकने और परावैद्युत माध्यम की इन्सुलेट संपत्ति को बनाए रखने के लिए यह महत्वपूर्ण है।

Dielectric Strength

Dielectric Strength: The maximum electric field that a dielectric medium can withstand without breaking down its insulating property. For air, it is about $3 \times 10^6 \text{ V m}^{-1}$ .
Applications: Capacitors are used in storing charge and are key elements in most AC circuits with important functions.

परावैद्युत ताकत: अधिकतम विद्युत क्षेत्र जिसे एक परावैद्युत माध्यम अपनी इन्सुलेट संपत्ति को तोड़े बिना झेल सकता है। हवा के लिए, यह लगभग $3 \times 10^6 \text{Vm}^{-1}$ है।
अनुप्रयोग: कैपेसिटर का उपयोग चार्ज भंडारण में किया जाता है और महत्वपूर्ण कार्यों के साथ अधिकांश एसी सर्किट में प्रमुख तत्व होते हैं।

ACKNOWLEDGEMENTS and a DISCLAIMER !!!

MS office clip art, various website and images.
The images/contents are used for teaching purpose and for fun. The copyright remain with the original creator. If you suspect a copyright violation, bring it to my notice and we will remove that image/content…

Chapter 2: Electrostatic Potential and Capacitance

Topics: The Parallel Plate Capacitor and Effect Of Dielectric On Capacitance

Lecture 7

अध्याय 2: इलेक्ट्रोस्टैटिक विभव और धारिता

विषय: समांतर पट्टिका संधारित्र और धारिता पर परावैद्युत का प्रभाव

व्याख्यान 7

The Parallel Plate Capacitor

समांतर पट्टिका संधारित्र

Configuration: A parallel plate capacitor consists of two large plane parallel conducting plates separated by a small distance $d$ . The area of each plate is $A$ .
Charge Distribution: The plates carry charges $Q$ and $-Q$ respectively. The surface charge density on plate 1 is $\sigma = Q/A$ and on plate 2 is $-\sigma$ .

विन्यास: एक समांतर पट्टिका संधारित्र में दो बड़े समतल समांतर सुचालक प्लेटें होती हैं, जो एक छोटी दूरी $d$ से अलग होती हैं। प्रत्येक प्लेट का क्षेत्रफल $A$ है।
चार्ज वितरण प्लेटें क्रमशः $Q$ और $-Q$ चार्ज करती हैं। प्लेट 1 पर सतह चार्ज घनत्व $\sigma = Q/A$ है और प्लेट 2 पर सतह चार्ज घनत्व $-\sigma$ है।

Electric Field outside the plates of Capacitor

संधारित्र की प्लेटों के बाहर विद्युत क्षेत्र

In the outer region above plate 1 and below plate 2, the electric field is zero due to the cancellation of fields from each plate.

$E=\frac{\sigma}{2 \varepsilon_0}-\frac{\sigma}{2 \varepsilon_0}=0$

प्लेट 1 के ऊपर और प्लेट 2 के नीचे के बाहरी क्षेत्र में, प्रत्येक प्लेट से फ़ील्ड रद्द होने के कारण विद्युत क्षेत्र शून्य है।

$E=\frac{\sigma}{2 \varepsilon_0}-\frac{\sigma}{2 \varepsilon_0}=0$

Electric Field between the plates of Capacitor

संधारित्र की प्लेटों के बीच विद्युत क्षेत्र

In the inner region between the plates, the electric fields due to the charged plates add up, giving a uniform electric field $\scriptsize{ E=\frac{\sigma}{2 \varepsilon_0}+\frac{\sigma}{2 \varepsilon_0}=\frac{\sigma}{\varepsilon_0}=\frac{Q}{\varepsilon_0 A}}$ directed from the positive to the negative plate.

प्लेटों के बीच के आंतरिक क्षेत्र में, आवेशित प्लेटों के कारण विद्युत क्षेत्र जुड़ जाते हैं, जिससे एक समान विद्युत क्षेत्र बनता है $\scriptsize{ E=\frac{\sigma}{2 \varepsilon_0}+\frac{\sigma}{2 \varepsilon_0}=\frac{\sigma}{\varepsilon_0}=\frac{Q}{\varepsilon_0 A}}$ सकारात्मक से नकारात्मक प्लेट की ओर निर्देशित।

Potential Difference across the plates

प्लेटों में विभवांतर

The potential difference between the plates is

$V = Ed = \frac{Qd}{(\varepsilon_0 A)}$

Capacitance: The capacitance of the parallel plate capacitor is

$C = \frac{Q}{V} = \frac{\varepsilon_0 A}{d}$

प्लेटों के बीच विभवांतर है

$V = Ed = \frac{Qd}{(\varepsilon_0 A)}$

समांतर पट्टिका कैपेसिटर की कैपेसिटेंस है

$C = \frac{Q}{V} = \frac{\varepsilon_0 A}{d}$

1 farad

For $A = 1 \text{ m}^2$ and $d = 1 \text{ mm}$ , the capacitance is $C = 8.85 \times 10^{-9} \text{ F}$ .
To achieve a capacitance of $1 \text{ F}$ with a plate separation of $1 \text{ cm}$ , the required plate area would be $A = 10^9 \text{ m}^2$ , which is equivalent to a square plate with a side length of about $30 \text{ km}$ .

$A = 1 m^2$ और $d = 1$ mm के लिए, धारिता है $C = 8.85 \times 10^{-9} \text{ F}$
$1 \text{cm}$ की प्लेट पृथक्करण के साथ $1 \text{F}$ की धारिता प्राप्त करने के लिए, आवश्यक प्लेट क्षेत्र $A = 10^9 \text{m}^2$ होगा, जो समतुल्य है एक वर्गाकार प्लेट जिसकी भुजा की लंबाई लगभग $30 \text{km}$ है।

Capacitance of Capacitor without Dielectric

परावैद्युत बिना संधारित्र की धारिता

Electric field between the plates:

$E_0 = \frac{\sigma}{\varepsilon_0}$

Potential difference:

$V_0 = E_0 d$

Capacitance:

$C_0 = \frac{Q}{V_0} = \frac{\varepsilon_0 A}{d}$

प्लेटों के बीच विद्युत क्षेत्र:

$E_0 = \frac{\sigma}{\varepsilon_0}$

विभवांतर

$V_0 = E_0 d$

धारिता:

$C_0 = \frac{Q}{V_0} = \frac{\varepsilon_0 A}{d}$

Effect of Dielectric on Capacitance (1/3)

धारिता पर परावैद्युत का प्रभाव (1/3)

The dielectric is polarised by the field, leading to induced surface charge densities $\sigma_p$ and $-\sigma_p$ on the dielectric surfaces.
Net electric field in the dielectric: $E = \frac{(\sigma- \sigma_p)}{\varepsilon_0}$

परावैद्युत, क्षेत्र द्वारा ध्रुवीकृत होता है, जिससे परावैद्युत सतहों पर प्रेरित सतह चार्ज घनत्व $\sigma_p$ और $-\sigma_p$ होता है।
परावैद्युत में शुद्ध विद्युत क्षेत्र: $E = \frac{(\sigma- \sigma_p)}{\varepsilon_0}$

Effect of Dielectric on Capacitance (2/3)

धारिता पर परावैद्युत का प्रभाव (3/3)

Potential difference across the plates:

$V = Ed = \frac{(\sigma- \sigma_p)d}{\varepsilon_0}$

Assuming linear dielectrics, $\sigma_p$ is proportional to $E_0$ , and we can write

$\sigma- \sigma_p = \frac{\sigma}{K}$ , where $K$ is the dielectric constant.

प्लेटों में विभवांतर

$V = Ed = \frac{(\sigma- \sigma_p)d}{\varepsilon_0}$

रैखिक परावैद्युत मानते हुए, $\sigma_p$ $E_0$ के समानुपाती है, और हम लिख सकते हैं

$\sigma- \sigma_p = \frac{\sigma}{K}$ , जहां $K$ परावैद्युत स्थिरांक है।

Effect of Dielectric on Capacitance (3/3)

धारिता पर परावैद्युत का प्रभाव (2/3)

New capacitance with dielectric:

$C =\frac{Q}{V} = \frac{\varepsilon_0 K A}{d}$

where, C = capacitance

Q = charge

$\varepsilon_0$ = electrical permitivity

K = dielectric constant

A = area of plate

d = distance between plates

परावैद्युत के साथ नई समाई

$C =\frac{Q}{V} = \frac{\varepsilon_0 K A}{d}$

जहाँ Capacitance(C) = धारिता

Q = चार्ज

$\varepsilon_0$ = विद्युत पारगम्यता

K = परावैद्युत स्थिरांक

A = प्लेट का क्षेत्रफल

d = प्लेटों के बीच की दूरी

Dielectric Constant ( $K$ )

परावैद्युत स्थिरांक( $K$ )

$K = \varepsilon/\varepsilon_0$ , where $\varepsilon$ is the permittivity of the medium, and $\varepsilon_0$ is the permittivity of vacuum.
- For vacuum, $K = 1$ .
- For dielectrics, $K > 1$ , indicating that the capacitance increases when a dielectric is present between the capacitor plates.

$K = \varepsilon/\varepsilon_0$ , जहां $\varepsilon$ माध्यम की परमिटिटिविटी है, और $\varepsilon_0$ निर्वात की परमिटिटिविटी है।
- वैक्यूम के लिए, $K = 1$
- परावैद्युत के लिए, $K > 1$ , यह दर्शाता है कि जब संधारित्र प्लेटों के बीच एक परावैद्युत मौजूद होता है तो धारिता बढ़ जाती है।

Relation between Capacitances

कैपेसिटेंस के बीच संबंध

$K = \frac{C}{C_0}$ , which means the capacitance of the capacitor with a dielectric is $K$ times the capacitance without the dielectric.

$K = \frac{C}{C_0}$ , जिसका अर्थ है कि परावैद्युत के साथ संधारित्र की धारिता परावैद्युत के बिना धारिता का $K$ गुना है।

ACKNOWLEDGEMENTS and a DISCLAIMER !!!

MS office clip art, various website and images.
The images/contents are used for teaching purpose and for fun. The copyright remain with the original creator. If you suspect a copyright violation, bring it to my notice and we will remove that image/content…

Chapter 2: Electrostatic Potential and Capacitance

Topics: Combination of capacitors in series and in parallel, energy stored in a capacitor.

Lecture 8

अध्याय 2: इलेक्ट्रोस्टैटिक विभव और धारिता

विषय: श्रेणीक्रम और पार्श्वक्रम में संधारित्रों का संयोजन, एक संधारित्र में संचित ऊर्जा।

व्याख्यान 8

Derive the expression for the capacitance of the capacitor, if a dielectric slab of thickness “t’ and dielectric constant ‘K’ is inserted between the plates of the capacitor. (1/2)

यदि संधारित्र की प्लेटों के बीच मोटाई “t’ और परावैद्युत स्थिरांक ‘K’ का परावैद्युत स्लैब डाला जाता है, तो संधारित्र की धारिता के लिए अभिव्यक्ति प्राप्त करें।

The electric field in the dielectric-filled portion

$E_1=\frac{\sigma}{\varepsilon_0 K}$

The electric field in the air-filled portion

$E_2=\frac{\sigma}{\varepsilon_0}$

The potential difference between the plates $=\mathrm{V}$

परावैद्युत भाग में विद्युत क्षेत्र

$E_1=\frac{\sigma}{\varepsilon_0 K}$

हवा से भरे हिस्से में विद्युत क्षेत्र

$E_2=\frac{\sigma}{\varepsilon_0}$

प्लेटों के बीच विभवान्तर $=\mathrm{V}$

Derive the expression for the capacitance of the capacitor, if a dielectric slab of thickness “t’ and dielectric constant ‘K’ is inserted between the plates of the capacitor. (2/2)

यदि संधारित्र की प्लेटों के बीच मोटाई “t’ और परावैद्युत स्थिरांक ‘K’ का परावैद्युत स्लैब डाला जाता है, तो संधारित्र की धारिता के लिए अभिव्यक्ति प्राप्त करें।

The potential difference between the plates $=\mathrm{V}$

$\scriptsize{ V=E_2 \times(d-t)+E_1 \times t}$

$\scriptsize{\mathrm{V}=\frac{\sigma}{\varepsilon_0} \times(d-t)+\frac{\sigma}{\varepsilon_0 K} \times t}$

$\scriptsize{\mathrm{V}=\frac{q}{A \varepsilon_0} \times\left[(d-t)+\frac{t}{K}\right]}$

Now, capacitance

$\mathrm{C}=\frac{q}{V}$

$C=\frac{\varepsilon_0 A}{(d-t)+\frac{t}{K}}$

प्लेटों के बीच विभवान्तर $=\mathrm{V}$

$\scriptsize{ V=E_2 \times(d-t)+E_1 \times t}$

$\scriptsize{\mathrm{V}=\frac{\sigma}{\varepsilon_0} \times(d-t)+\frac{\sigma}{\varepsilon_0 K} \times t}$

$\scriptsize{\mathrm{V}=\frac{q}{A \varepsilon_0} \times\left[(d-t)+\frac{t}{K}\right]}$

अब, धारिता

$\mathrm{C}=\frac{q}{V}$

$C=\frac{\varepsilon_0 A}{(d-t)+\frac{t}{K}}$

Combination Of two Capacitors in series

Let $V_1$ and $V_2$ are voltage across $C_1$ and $C_2$ , respectively.

$\scriptsize{ V=V_1+V_2=\frac{Q}{C_1}+\frac{Q}{C_2}}$

$\scriptsize{\frac{V}{Q}=\frac{1}{C_1}+\frac{1}{C_2}}$

Now consider an effective capacitor with charge $Q$ and potential difference $V$ .

$\scriptsize{ C=\frac{Q}{V}}$

Comparing above eqns.

$\scriptsize{ \frac{1}{C}=\frac{1}{C_1}+\frac{1}{C_2}}$

मान लीजिए $V_1$ और $V_2$ क्रमशः $C_1$ और $C_2$ पर वोल्टेज हैं।

$\scriptsize{ V=V_1+V_2=\frac{Q}{C_1}+\frac{Q}{C_2}}$

$\scriptsize{\frac{V}{Q}=\frac{1}{C_1}+\frac{1}{C_2}}$

अब चार्ज $Q$ और विभवान्तर $V$ वाले एक प्रभावी संधारित्र पर विचार करें।

$\scriptsize{ C=\frac{Q}{V}}$

उपरोक्त समीकरणों की तुलना करना।

$\scriptsize{ \frac{1}{C}=\frac{1}{C_1}+\frac{1}{C_2}}$

Combination Of ’n’ Capacitors in series

Similarly for n Capacitors in series.

$\scriptsize{V=V_1+V_2+\ldots+V_{\mathrm{n}}}$

$\scriptsize{V=\frac{Q}{C_1}+\frac{Q}{C_2}+\ldots+\frac{Q}{C_{\mathrm{n}}}}$

$\scriptsize{\frac{1}{C}=\frac{1}{C_1}+\frac{1}{C_2}+\frac{1}{C_3}+\ldots+\frac{1}{C_n}}$

इसी प्रकार श्रेणीक्रम में n संधारित्रों के लिए।

$\scriptsize{V=V_1+V_2+\ldots+V_{\mathrm{n}}}$

$\scriptsize{V=\frac{Q}{C_1}+\frac{Q}{C_2}+\ldots+\frac{Q}{C_{\mathrm{n}}}}$

$\scriptsize{\frac{1}{C}=\frac{1}{C_1}+\frac{1}{C_2}+\frac{1}{C_3}+\ldots+\frac{1}{C_n}}$

Combination Of two Capacitors in parallel

$Q_1=C_1 V, Q_2=C_2 V$

The equivalent capacitor is one with charge

$Q=Q_1+Q_2$

and potential difference $V$ .

$Q=C V=C_1 V+C_2 V$

The effective capacitance $\mathrm{C}$ is $\mathrm{C}=\mathrm{C}_1+\mathrm{C}_2$

Combination Of two Capacitors in parallel

$Q_1=C_1 V, Q_2=C_2 V$

समतुल्य संधारित्र आवेश वाला होता है

$Q=Q_1+Q_2$

और विभवान्तर $V$ ।

$Q=C V=C_1 V+C_2 V$

प्रभावी धारिता $\mathrm{C}$ है $\mathrm{C}=\mathrm{C}_1+\mathrm{C}_2$

Combination Of ’n’ Capacitors in parallel

Similarly,

$\scriptsize{Q=Q_1+Q_2+\ldots+Q_n }$

$\scriptsize{ C V=C_1 V+C_2 V+\ldots C_n V}$

$\scriptsize{C=C_1+C_2+\ldots C_n}$

Combination Of 'n' Capacitors in parallel

इसी प्रकार,

$\scriptsize{Q=Q_1+Q_2+\ldots+Q_n}$

$\scriptsize{ C V=C_1 V+C_2 V+\ldots C_n V}$

$\scriptsize{C=C_1+C_2+\ldots C_n}$

Energy Stored in a Capacitor (1/4)

Initial Configuration:

Consider two conductors with charges $Q$ and $-Q$
Initially, the conductors are uncharged.

Charging Process:

Charge is transferred from one conductor to another in small steps.
At an intermediate stage, the charges on the conductors are $Q’$ and $-Q’$ .
Potential difference: $V’ = Q’/C$ .

प्रारंभिक विन्यास:

$Q$ और $-Q$ चार्ज वाले दो कंडक्टरों पर विचार करें
प्रारंभ में, कंडक्टरों को चार्ज नहीं किया जाता है।

चार्जिंग प्रक्रिया:

चार्ज को छोटे चरणों में एक कंडक्टर से दूसरे कंडक्टर में स्थानांतरित किया जाता है।
मध्यवर्ती चरण में, कंडक्टरों पर शुल्क $Q’$ और $-Q’$ होते हैं।
विभवान्तर: $V’ = Q’/C$ .

Energy Stored in a Capacitor (2/4)

Work Done in a Small Step:

For a small charge transfer $\delta Q’$ , the work done:

$\delta W = V’ \delta Q’ = \frac{Q’}{C} \delta Q’$ .

Total Work Done:

Integrating from $0$ to $Q$ : $W = \int_0^Q \frac{Q’}{C} dQ’$

$W = \frac{Q^2}{2C}$

छोटे चरण में किया गया काम:

एक छोटे चार्ज ट्रांसफर $\delta Q’$ के लिए, निम्नलिखित कार्य किया जाता है: $\delta W = V’ \delta Q’ = \frac{Q’}{C}\delta Q’$ .

कुल किया गया कार्य:

$0$ से $Q$ तक समाकलन करना: $W = \int_0^Q \frac{Q’}{C} dQ’ = \frac{Q^2}{2C}$ .

Energy Stored in a Capacitor (3/4)

Potential Energy of the Capacitor:

The work done is stored as potential energy:

$\scriptsize{U = \frac{Q^2}{2C} = \frac{1}{2} CV^2 = \frac{1}{2} QV}$

संधारित्र की स्थितिज उर्जा:

किया गया कार्य स्थितिज ऊर्जा के रूप में संग्रहित

$\scriptsize{U = \frac{Q^2}{2C} = \frac{1}{2} CV^2 = \frac{1}{2} QV}$

Energy Stored in a Capacitor (4/4)

Energy Stored in Electric Field:

For a parallel plate capacitor, energy stored: $U = \frac{(A\sigma)^2}{2} \times \frac{d}{\varepsilon_0 A}$
Surface charge density $\sigma$ is related to electric field $E$ : $E = \sigma/\varepsilon_0$

विद्युत क्षेत्र में संग्रहित ऊर्जा:

एक समांतर प्लेट संधारित्र के लिए, संचित ऊर्जा:

$U = \frac{(A\sigma)^2}{2} \times \frac{d}{\varepsilon_0 A}$
सतह चार्ज घनत्व $\sigma$ विद्युत क्षेत्र $E$ से संबंधित है।

$E = \sigma/\varepsilon_0$

Energy Density of Electric Field

The energy stored in a capacitor is not only associated with the charges on the conductors but also with the electric field between the conductors.
The energy density formula

$\scriptsize{u = \frac{1}{2} \varepsilon_0 E^2}$

It is a general result and applies to the electric field due to any charge configuration.

संधारित्र में संग्रहित ऊर्जा न केवल चालकों पर लगने वाले आवेशों से, बल्कि चालकों के बीच विद्युत क्षेत्र से भी जुड़ी होती है।
ऊर्जा घनत्व सूत्र

$\scriptsize{u = \frac{1}{2} \varepsilon_0 E^2}$

यह एक सामान्य परिणाम है और किसी भी चार्ज कॉन्फ़िगरेशन के कारण विद्युत क्षेत्र पर लागू होता है।
